PHOENIX伸缩提升柱

PHOENIX -设计功能：

功能

• 吸收高达 25 kN 的高压缩和拉伸力

• 集成线性导轨

• 封闭和低维护设计

• 允许偏心负载应用

• 静止时自锁（带单级梯形螺纹）*

• 占空比为 20%/小时或 15%/10 分钟

基本设备

• 短安全螺母（用于梯形和 AGS 螺纹）

• 结束位置限制

- 电感极限开关（单级提升柱）

- 齿轮限位开关（多级提升柱）

选项

• 轴编码器

• 特殊头板或脚板

• IEC 电机的直接连接

• 球形螺钉（单级柱）

• 多启动螺钉

• 特定型号也具有特殊设计，带有安全螺母可以电化

• 特殊客户愿望

PHOENIX 安装位置和原理图

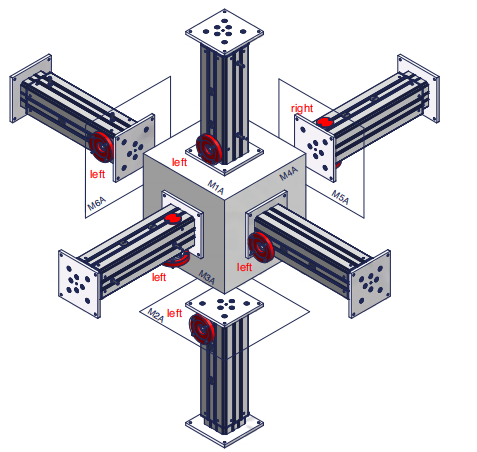

安装位置:

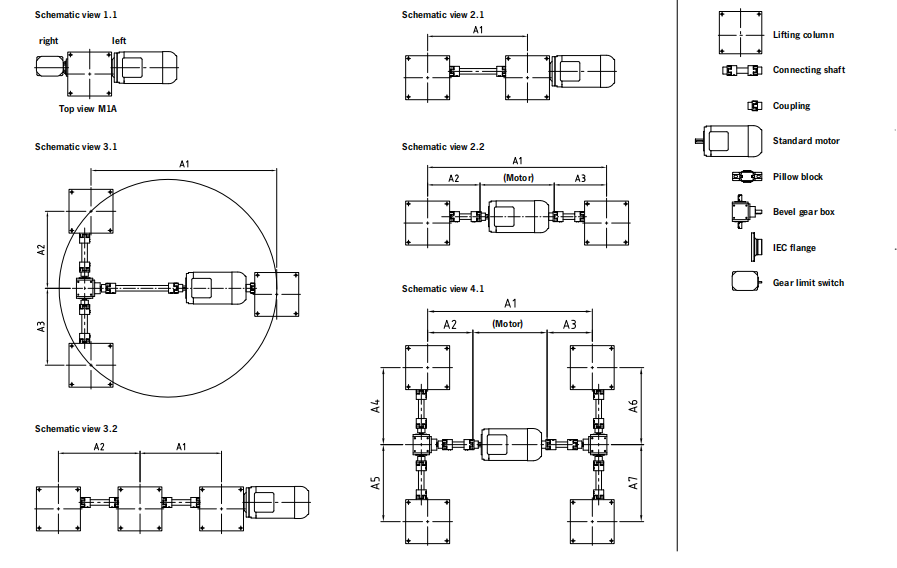

PHOENIX-原理图:
Lifting column, mechanically synchronized

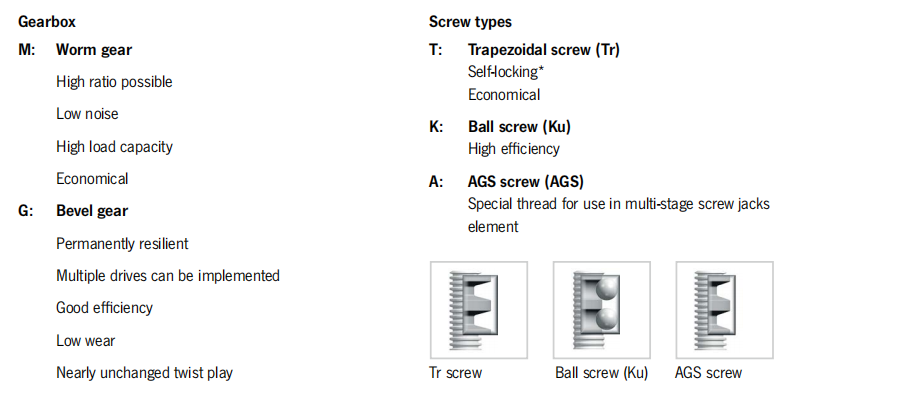

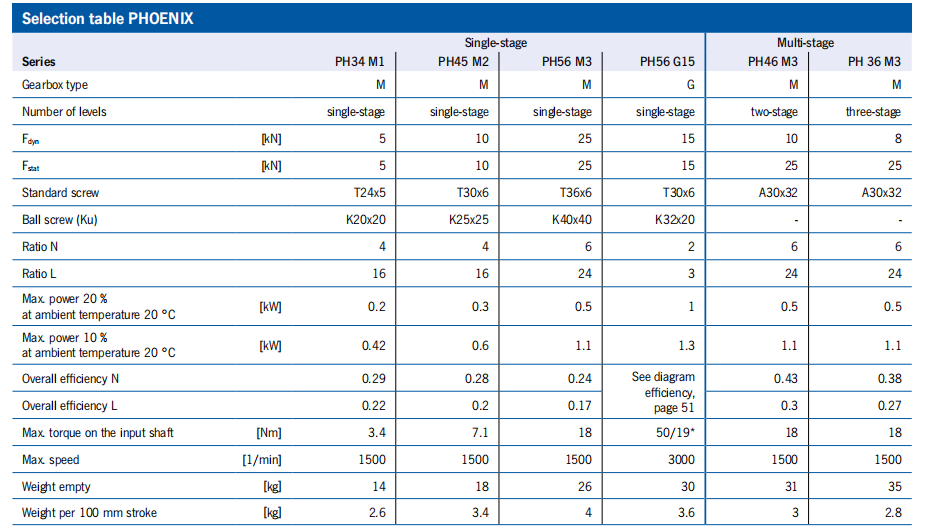

PHOENIX-选择表

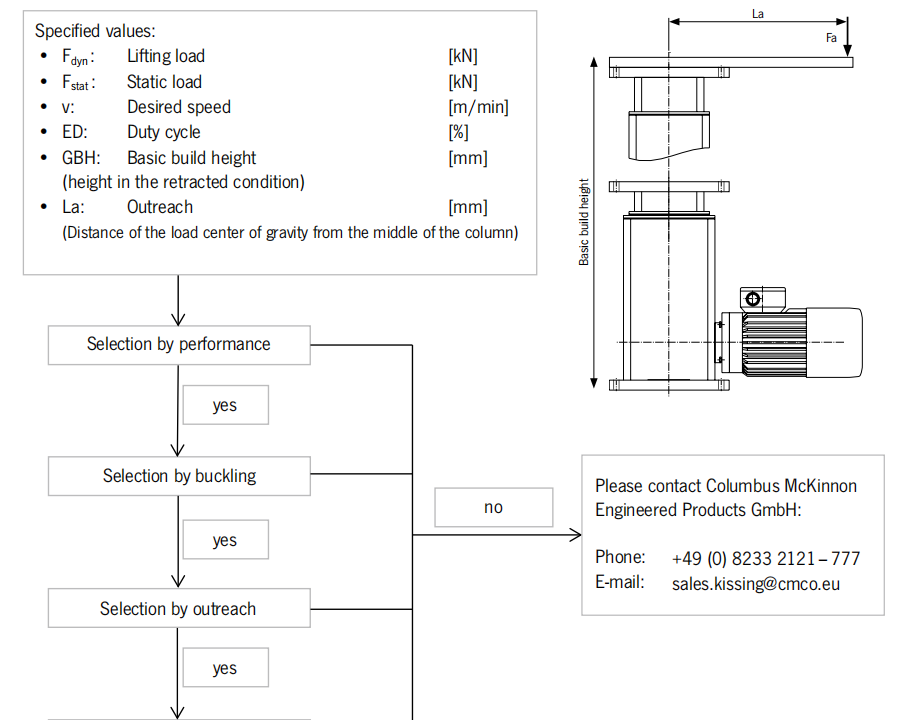

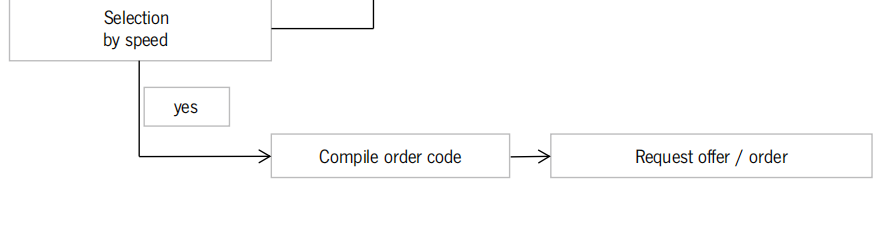

PHOENIX-流程图

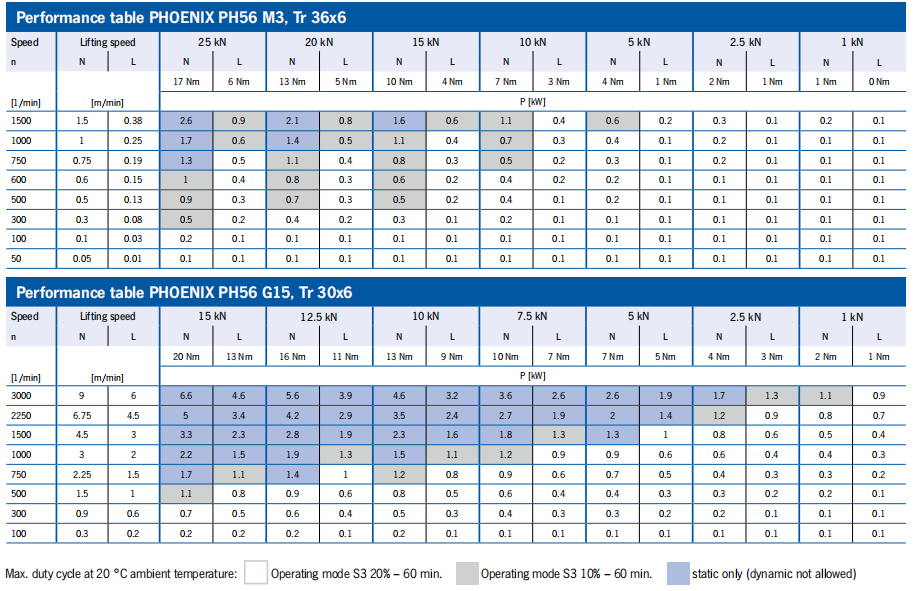

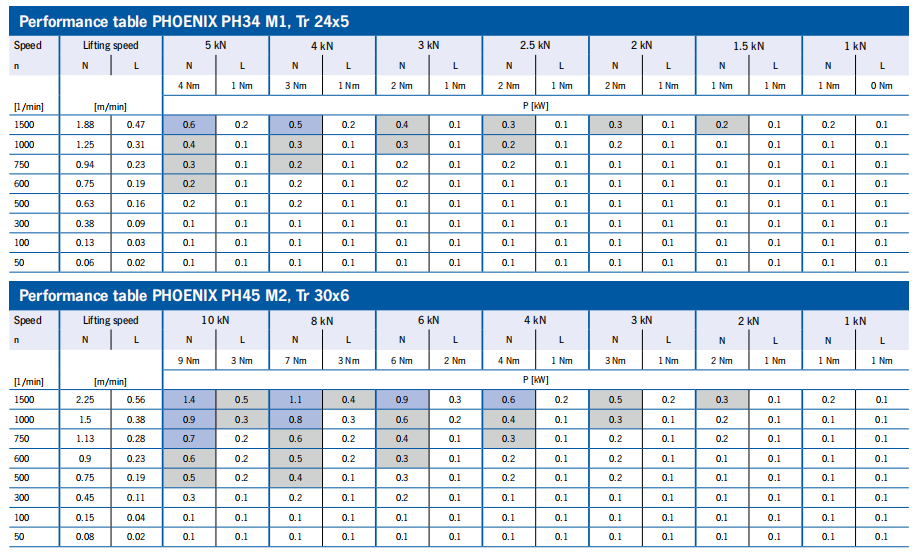

性能表 SINGLE-STAGE = 梯形螺钉

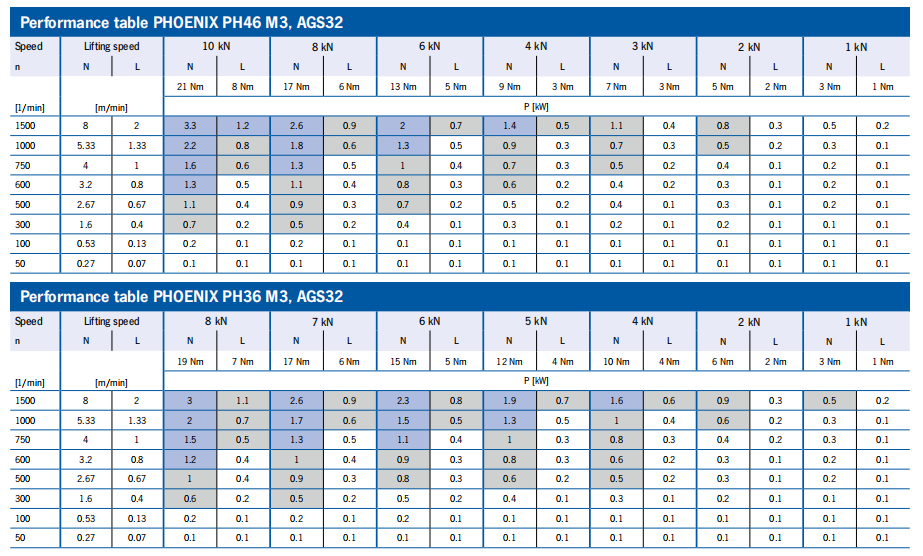

PHOENIX-性能表多级 + AGS 螺钉

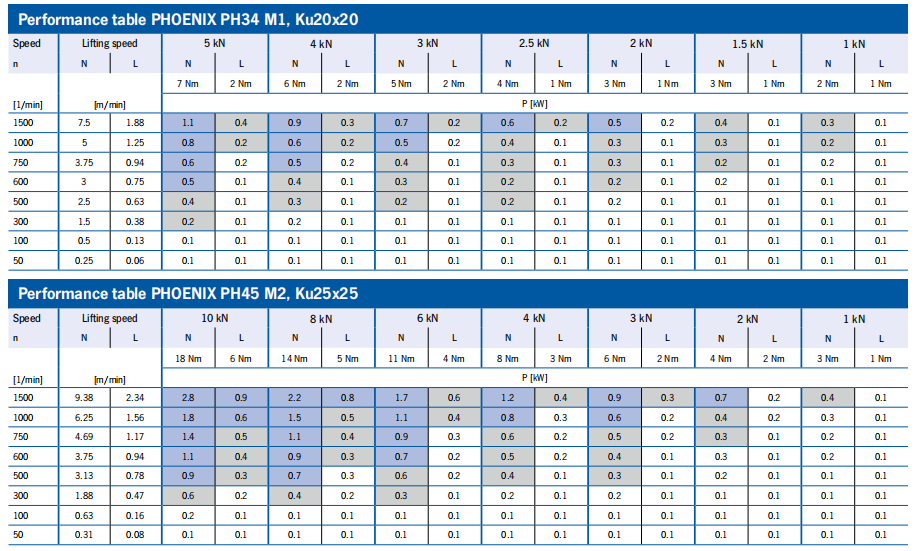

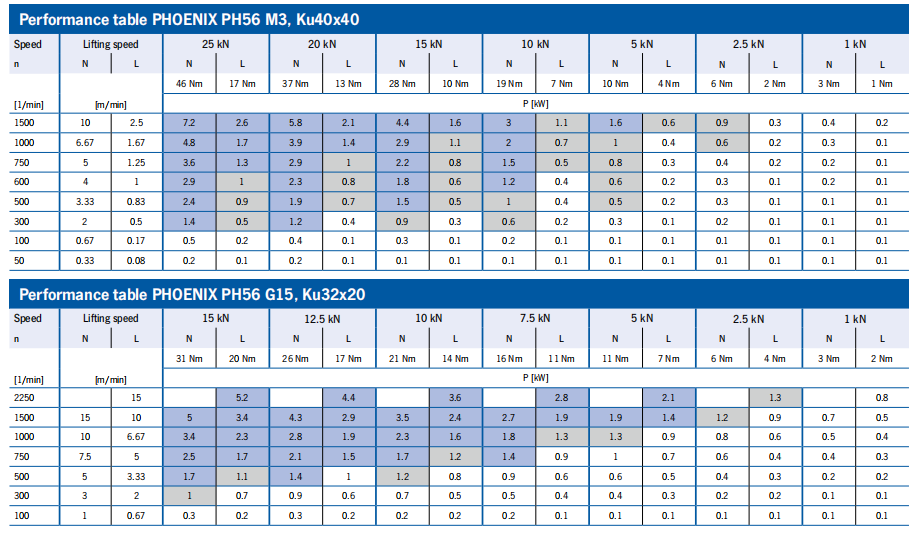

性能表 多级 + AGS 螺钉性能表 SINGLE-STAGE = 球形螺钉 （Ku）

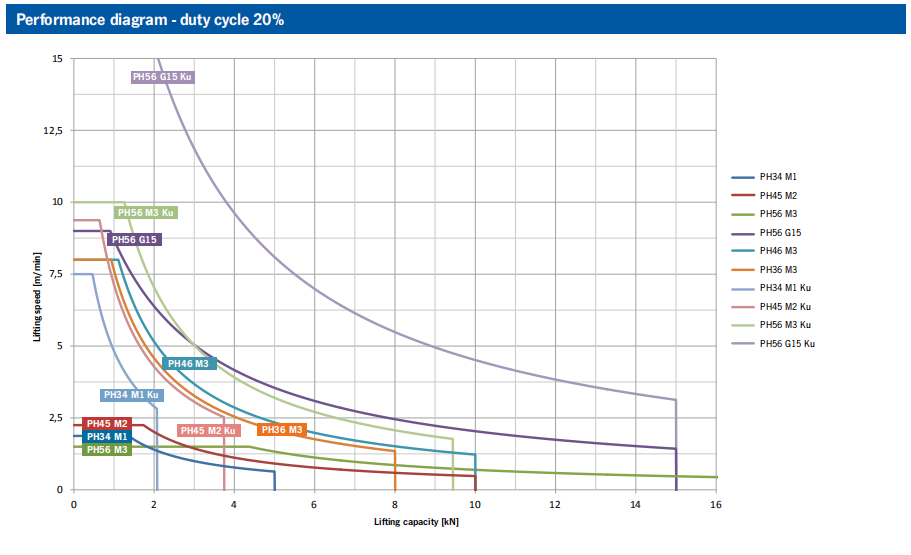

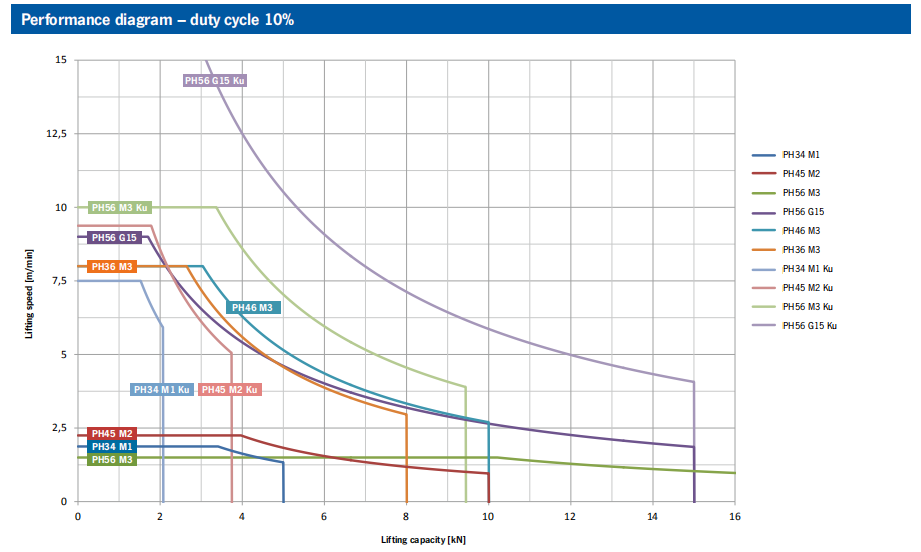

PHOENIX-图

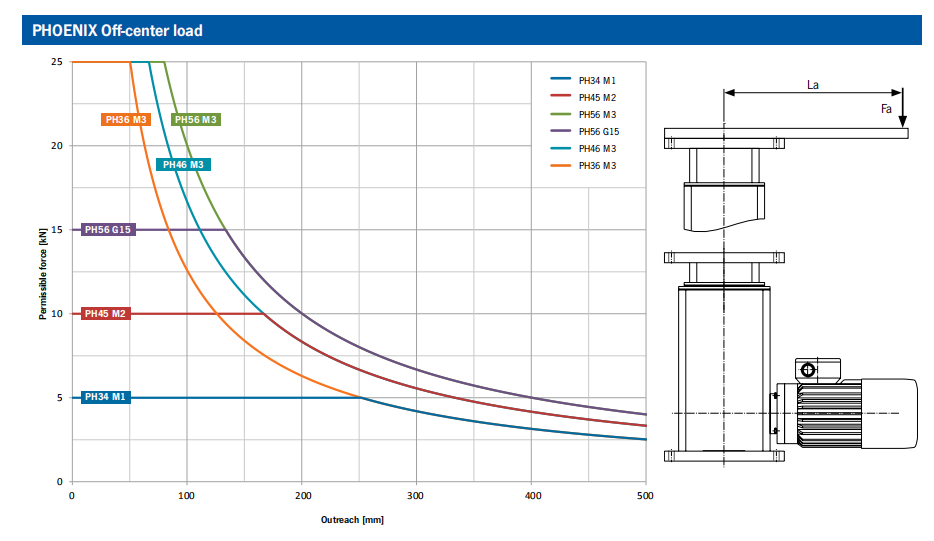

PHOENIX-图

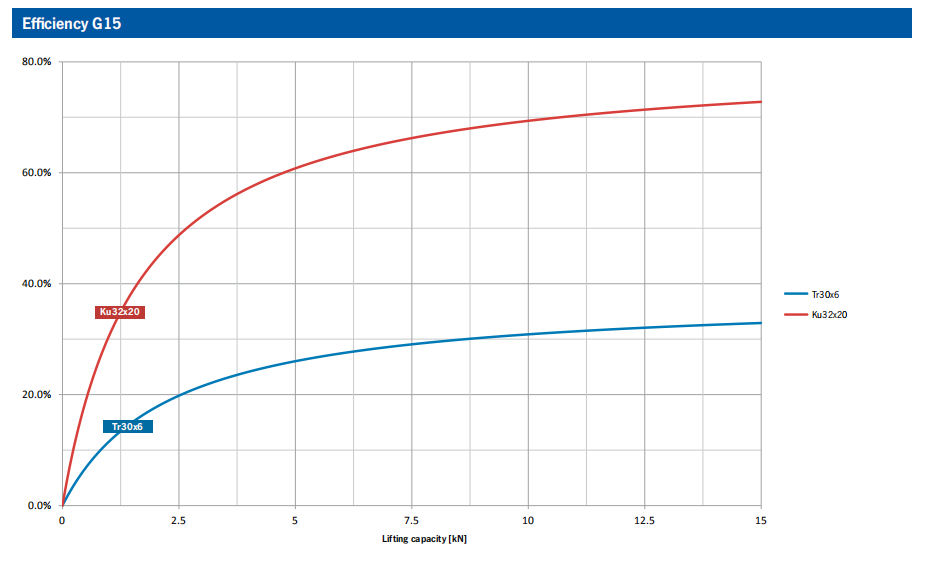

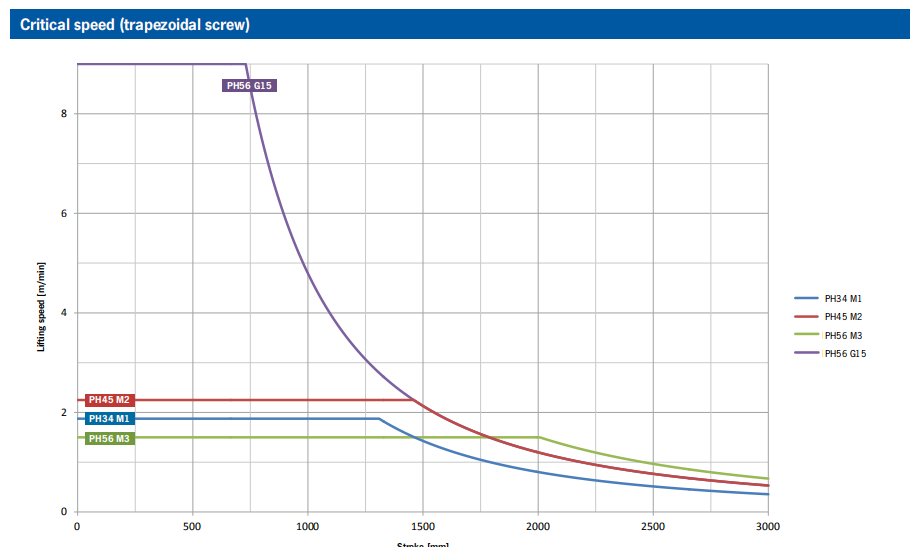

PHOENIX-图

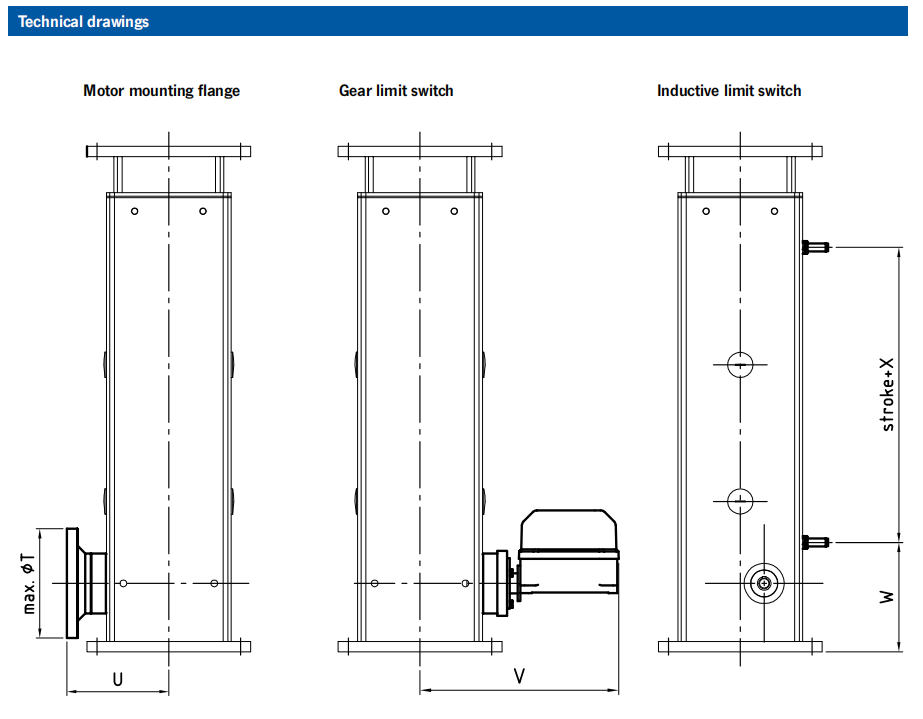

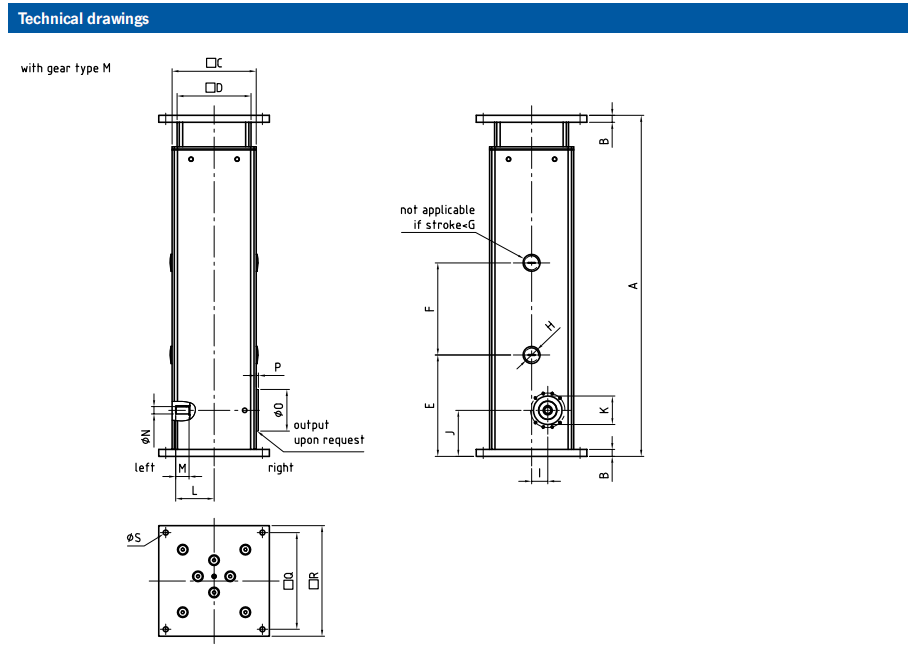

PHOENIX-技术图纸

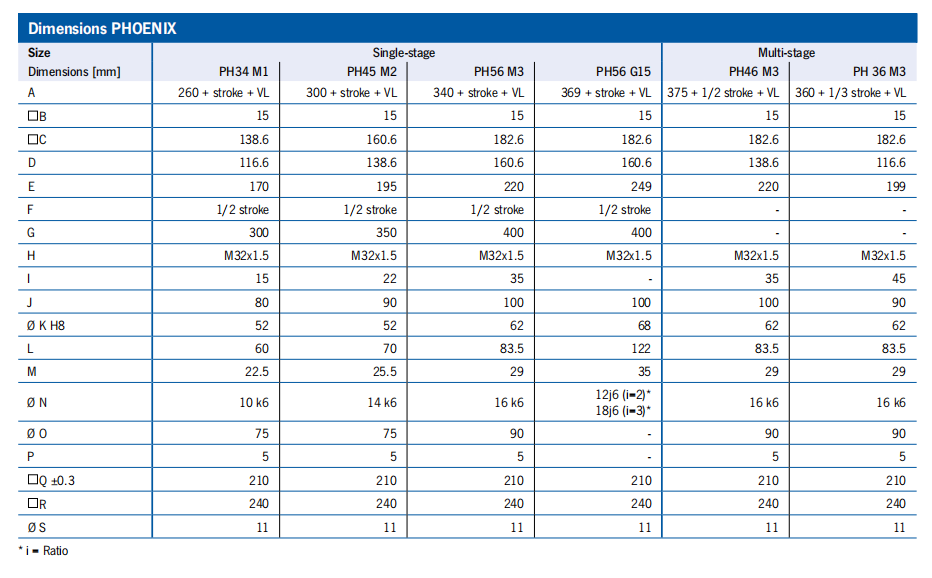

PHOENIX-尺寸

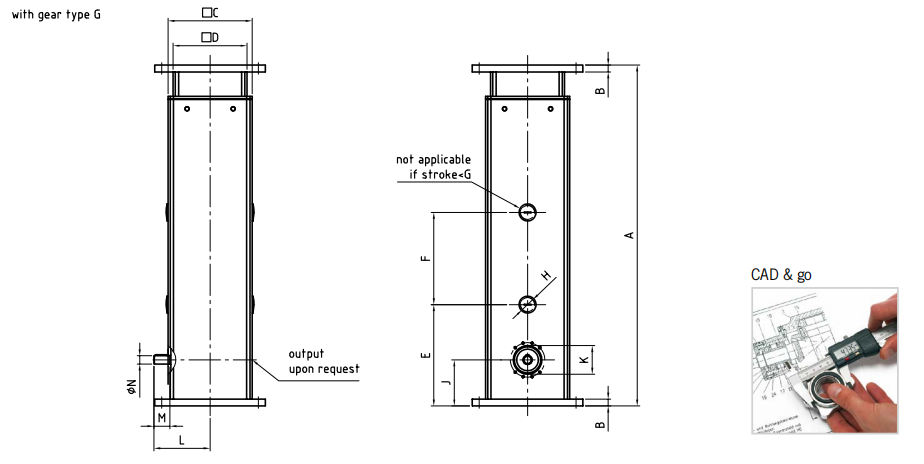

PHOENIX-技术图纸

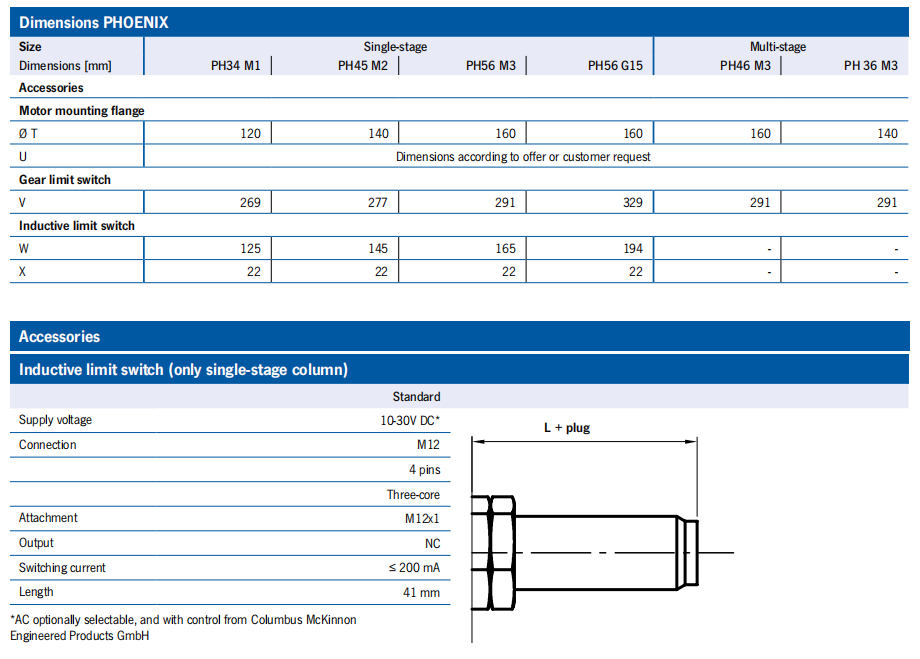

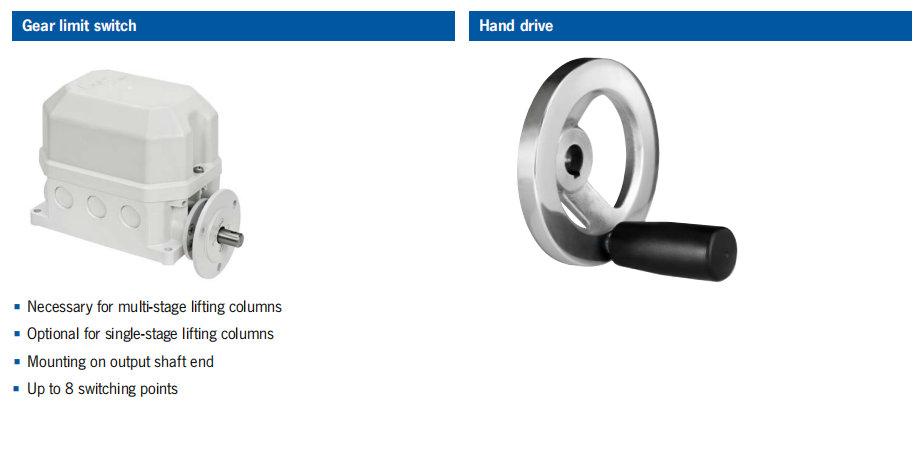

PHOENIX-尺寸和附件

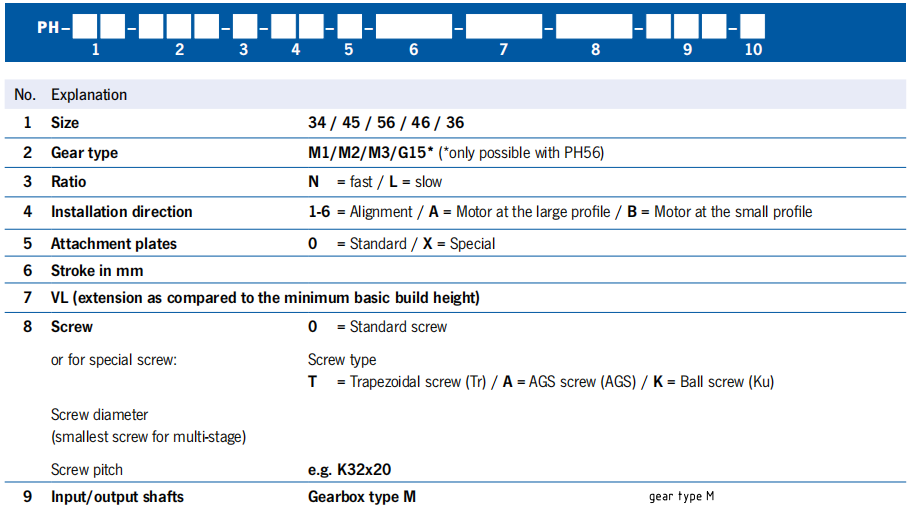

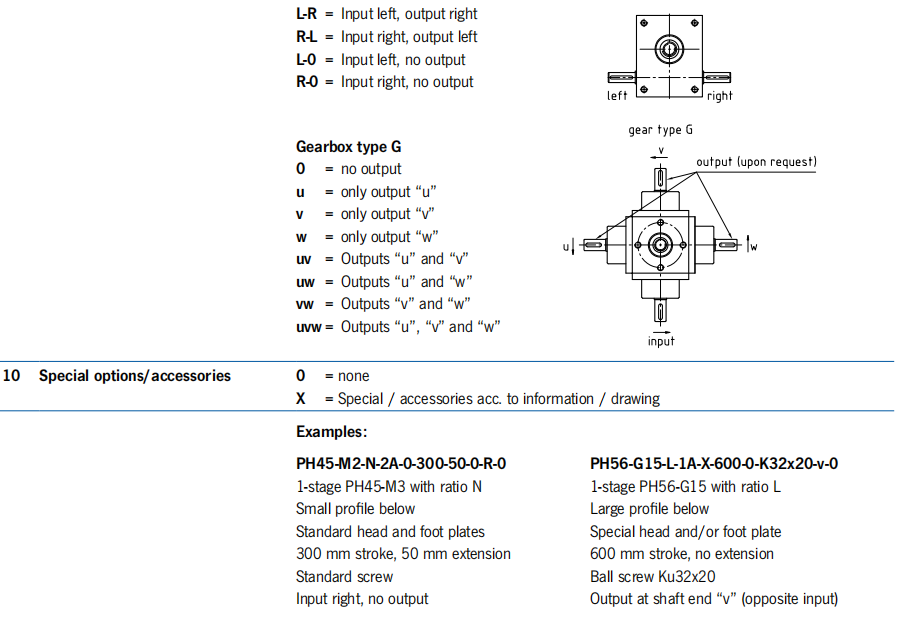

PHOENIX-订单代码
